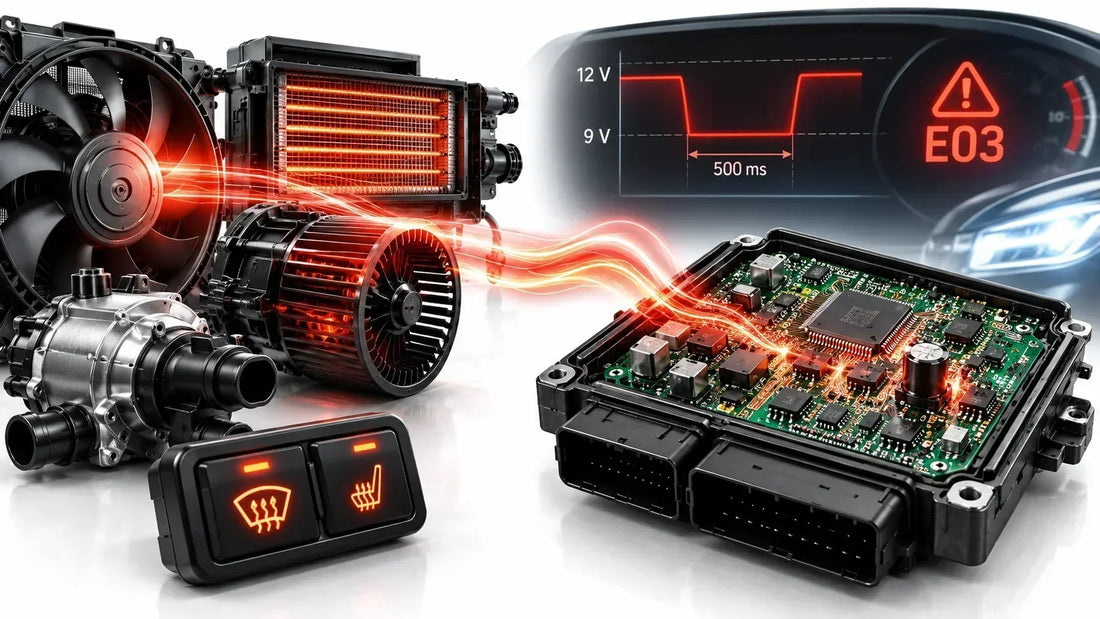

Włączasz ogrzewanie tylnej szyby, mocną dmuchawę, elektryczną pompę albo inny odbiornik o dużym poborze prądu. Przez krótką chwilę podświetlenie może przygasnąć, a urządzenie dodatkowe podłączone do instalacji 12 V może zareagować resetem albo błędem. Nie musi to oznaczać awarii akumulatora. W samochodzie gwałtowne załączenie obciążenia potrafi na moment obniżyć napięcie całej sieci.

Dla elektroniki samochodowej taki stan jest jednym z podstawowych scenariuszy, które trzeba przewidzieć już na etapie projektu. W LV124 odpowiada za niego test E-03 – Nagłe zapady napięcia.

Część osób na pewno pamięta, gdy w świecie CAR AUDIO dodawano ogromne kondensatory zaraz przed wejściem zasilania wzmacniacza subwoofer’a. Po części to eliminuje ten problem, ale raczej nikt sobie nie wyobraża dodawanie takiego ogromnego komponentu obok każdego komputera samochodowego.

Co dzieje się w instalacji, gdy nagle włączamy duże obciążenie?

Akumulator, przewody, złącza i punkty masowe nie są idealnym źródłem napięcia. Kiedy prąd pobierany przez instalację nagle rośnie, pojawia się dodatkowy spadek napięcia zgodnie z podstawową zależnością:

ΔU = I × R

Jeżeli chwilowy wzrost prądu wynosi 100 A, a łączna rezystancja źródła i przewodów wynosi przykładowo 30 mΩ, sam ten mechanizm daje około 3 V spadku. W samochodzie przebieg jest bardziej złożony, bo znaczenie mają również dynamika akumulatora, regulatory, pojemności w instalacji i charakter załączanego odbiornika.

Ważne jest rozróżnienie: E-03 nie jest testem rozruchu silnika. E-03 dotyczy krótkotrwałych spadków związanych przede wszystkim z nagłym załączaniem innych odbiorników w sieci 12 V.

Dlaczego 9 V może być problemem dla elektroniki?

1. Regulatory napięcia

Zwykły regulator napięcia musi wytracić kilka Volt by na wyjściu oddawać stabilne napięcie. Gdy elektronika jest zaprojektowana z myślą o stabilnym wejściowym napięciu 14,4V z alternatora i napięciu wyjściowym 12V układ zwyczajnie nie będzie działał, gdyż „nie wyczaruje” tych brakujących kilku Volt.

2. Mniejsze napięcie = Większy prąd

Jeżeli odbiornik wewnętrzny nadal potrzebuje zbliżonej mocy, niższe napięcie wejściowe zwykle oznacza większy prąd wejściowy. To zwiększa obciążenie tranzystorów, cewek, ścieżek PCB i elementów zabezpieczających. Nie musi to jednak oznaczać awarii – dobrze dobrana przetwornica powinna mieć odpowiedni margines prądowy.

3. Sterowanie przekaźnikiem

Cewka przekaźnika zasilana bezpośrednio z instalacji 12 V przy obniżeniu napięcia wytwarza mniejszą siłę magnetyczną. Jeżeli projekt nie uwzględnia minimalnego napięcia podtrzymania, styk może się zwolnić albo zacząć pracować niestabilnie.

E-03a – Krótkotrwały spadek napięcia

Symuluje stosunkowo łagodny, ale wyraźny spadek napięcia po załączeniu obciążenia. Urządzenie pracuje przy maksymalnym przewidzianym obciążeniu, a test wykonuje się zarówno w temperaturze maksymalnej, jak i minimalnej.

Jakie odbiorniki mogą powodować chwilowy spadek napięcia?

Wentylator chłodnicy i skraplacza klimatyzacji

Duże wentylatory są napędzane silnikami elektrycznymi. Największe obciążenie instalacji występuje w chwili ich uruchomienia, kiedy wirnik jeszcze się nie obraca, a silnik pobiera znacznie większy prąd niż podczas ustalonej pracy.

Elektryczna nagrzewnica

To jeden z najbardziej wymagających odbiorników w instalacji 12 V. Elektryczne nagrzewnice PTC są stosowane do szybkiego ogrzewania kabiny, szczególnie gdy silnik nie dostarcza jeszcze wystarczającej ilości ciepła. W systemach niskonapięciowych ich moc może sięgać od około 500 do 2700 W, dlatego przy pełnym załączeniu mogą stanowić bardzo duże obciążenie dla instalacji.

Dmuchawa układu HVAC

Silnik dmuchawy kabiny pracujący na najwyższym biegu może pobierać znaczący prąd. Największy skok zapotrzebowania występuje podczas rozruchu silnika dmuchawy. Szczególnie niekorzystna sytuacja może wystąpić zimą, gdy jednocześnie włączone zostają dmuchawa, ogrzewanie szyb, nagrzewnica PTC i inne odbiorniki związane z odmrażaniem pojazdu.

Ogrzewanie szyb

Podgrzewana tylna szyba, przednia szyba lub elektrycznie ogrzewane lusterka są odbiornikami rezystancyjnymi. Nie mają tak dużego prądu rozruchowego jak silnik elektryczny, ale po załączeniu praktycznie natychmiast pojawia się cały ich pobór mocy. Przy jednoczesnym uruchomieniu kilku elementów ogrzewania całkowite obciążenie instalacji może gwałtownie wzrosnąć.

Kilka odbiorników włączonych jednocześnie

W praktyce E-03 nie musi być skutkiem działania jednego ekstremalnie dużego odbiornika. Częściej problem może wynikać z sumy kilku obciążeń.

Jak podchodzimy do tego w ENGINEXAR?

Dla urządzeń pracujących w instalacji 12 V chwilowy spadek napięcia nie powinien być traktowany jako sytuacja wyjątkowa. Sekcja zasilania, logika resetu i stopnie wykonawcze muszą być projektowane jako jeden system.

W praktyce oznacza to dobór komponentów z odpowiednim zakresem pracy, analizę odpowiedzi impulsowej przetwornic, świadome ustawienie progów napięcia oraz testowanie urządzenia w temperaturze minimalnej i maksymalnej. Dopiero taki test kompletnego modułu pozwala mówić o rzeczywistej odporności na E-03.

Podsumowanie

E-03 – Chwilowy zapad napięcia – sprawdza, czy elektronika samochodowa potrafi poprawnie zareagować na krótkotrwały spadek napięcia wywołany nagłym obciążeniem instalacji.

Najważniejszy wniosek projektowy jest prosty: urządzenie automotive nie może być projektowane wyłącznie dla „ładnych” 12–14 V. Musi zachować jednoznaczne i bezpieczne zachowanie również wtedy, gdy cała instalacja na ułamek sekundy traci kilka woltów.
