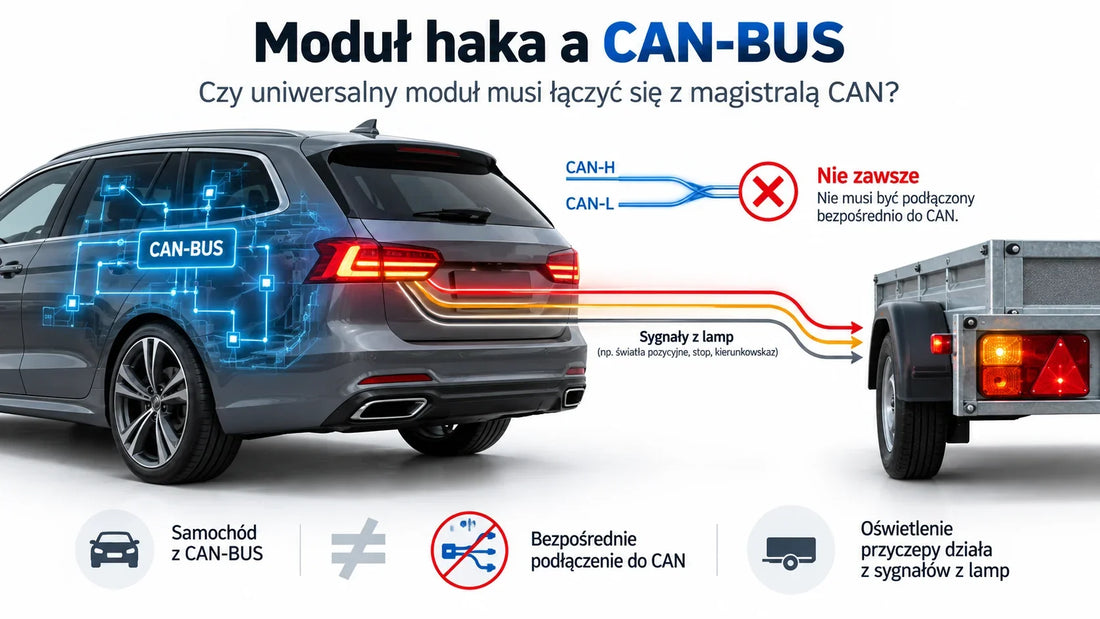

Moduł haka a CAN-BUS Czy uniwersalny moduł musi łączyć się z magistralą CAN?
Samochód jest wyposażony w CAN-BUS. Czy to automatycznie oznacza, że moduł haka również musi zostać podłączony do przewodów CAN-H i CAN-L? Nie.
Obecność magistrali CAN w samochodzie oraz sposób, w jaki sterownik przyczepy rozpoznaje włączenie świateł, to dwa różne zagadnienia.
W praktyce spotyka się co najmniej dwie architektury: moduł, który sam jest węzłem sieci CAN i odbiera informacje cyfrowe z pojazdu, oraz moduł uniwersalny, który pobiera sygnały bezpośrednio z obwodów tylnych lamp.
To rozróżnienie jest szczególnie ważne dlatego, że na rynku określenie „moduł CAN-BUS” bywa używane bardzo szeroko i często nie poprawnie. Sama nazwa produktu nie zawsze mówi, czy urządzenie rzeczywiście komunikuje się po magistrali CAN, czy jedynie jest przeznaczone do stosowania w części pojazdów, które taką magistralę posiadają.
Warto zajrzeć na nasz pierwszy artykuł zanim przejdziemy do tematów technicznych:
Jak działa moduł haka
Najpierw: czym właściwie jest CAN-BUS?
CAN jest magistralą komunikacyjną używaną do wymiany danych pomiędzy sterownikami elektronicznymi pojazdu. Zamiast prowadzić osobny przewód informacyjny pomiędzy każdą parą sterowników, urządzenia mogą wymieniać dane w jednej wspólnej sieci.
W typowej fizycznej warstwie CAN komunikacja odbywa się różnicowo po parze przewodów, określanych jako CAN-H i CAN-L. W sieci znajdują się węzły - sterowniki elektroniczne, które nadają i odbierają komunikaty. Magistrala służy do transmisji informacji, a nie do bezpośredniego zasilania lampy przyczepy.
W samochodzie przez CAN mogą komunikować się m.in. sterowniki nadwozia, układy napędowe, systemy komfortu czy elementy oświetlenia. Nie oznacza to jednak, że każdy dodatkowy moduł montowany w pojeździe musi zostać do tej sieci podłączony.
Dwie różne architektury modułu haka
Najłatwiej zrozumieć różnicę, patrząc na to, skąd moduł otrzymuje informację o włączeniu danego światła.
1. Moduł pobierający sygnały z tylnych lamp
W tym rozwiązaniu moduł obserwuje przewody odpowiadające poszczególnym funkcjom oświetlenia. Gdy na przewodzie lewego kierunkowskazu pojawia się odpowiedni sygnał elektryczny, moduł aktywuje własne wyjście prowadzące do lewego kierunkowskazu przyczepy.
Schemat funkcjonalny można uprościć do postaci:
Moduł nie musi wiedzieć, jak samochód wewnętrznie podjął decyzję o włączeniu światła. Obserwuje efekt tej decyzji na obwodzie lampy.
2. Moduł podłączony bezpośrednio do CAN
W rozwiązaniu cyfrowym sterownik haka jest jednym z urządzeń komunikujących się z siecią pojazdu. Zamiast wykrywać napięcia na przewodach lamp, otrzymuje informacje o funkcjach oświetlenia w postaci komunikatów na magistrali CAN.
Schemat funkcjonalny wygląda wtedy inaczej:
Taki moduł może - zależnie od samochodu i konkretnego urządzenia - współpracować z dodatkowymi funkcjami pojazdu, np. sygnalizacją podłączenia przyczepy, kontrolą świateł, wyłączeniem czujników parkowania albo funkcjami stabilizacji zestawu. Zakres tych funkcji jest zawsze zależny od konkretnego pojazdu i sterownika.
Zastanawiasz się jak podłączyć moduł? Sprawdź nasz artykuł:
Jak podłączyć moduł haka 7 PIN
Samochód z CAN-BUS nie oznacza automatycznie modułu podłączonego do CAN
To najważniejszy wniosek z całego artykułu. Współczesny samochód może wykorzystywać CAN pomiędzy własnymi sterownikami, a jednocześnie na wyjściu sterownika lamp nadawać sygnał elektryczny, który może zostać odczytany przez odpowiednio zaprojektowany moduł uniwersalny.
Jaką architekturę wykorzystuje TCMS7P?
Dokumentacja techniczna TCMS7P opisuje moduł, którego wejścia są podłączane do sygnałów tylnych lamp. Czarny konektor zawiera sześć wejść oświetlenia: lewy i prawy kierunkowskaz, światło przeciwmgielne, lewe i prawe światło pozycyjne oraz światło STOP. Na tym samym złączu znajduje się również zasilanie dodatnie i ujemne.
W opisach terminali nie występują linie CAN-H ani CAN-L. Procedura instalacji również nie przewiduje podłączania modułu do magistrali danych. Zamiast tego obejmuje cztery podstawowe czynności:
- Podłączenie przewodów wejściowych do odpowiednich obwodów tylnych lamp,
- Podłączenie zasilania modułu do instalacji pojazdu,
- Podłączenie wyjść do gniazda 7-pin,
- Wpięcie złączy do modułu.
Oznacza to że TCMS7P nie jest węzłem magistrali CAN. Informację o stanie oświetlenia otrzymuje z przewodów lamp, a nie z cyfrowych komunikatów pojazdu.
Co więc oznacza określenie „kompatybilny z CAN-BUS”?
To określenie może być mylące, jeżeli nie zostanie doprecyzowane. W praktyce należy rozróżnić dwie informacje:
· „moduł komunikuje się z CAN-BUS” - oznacza fizyczne podłączenie do magistrali i odbiór/nadawanie komunikatów;
· „moduł może być stosowany w samochodzie wyposażonym w CAN-BUS” - nie musi oznaczać bezpośredniego połączenia z magistralą; urządzenie może korzystać z sygnałów dostępnych na obwodach lamp.
W przypadku modułu uniwersalnego najważniejszym pytaniem nie jest więc samo „czy samochód ma CAN?”, lecz:
Czy na przewodach tylnych lamp dostępne są sygnały, które wejścia danego modułu potrafią poprawnie rozpoznać?
Czy uniwersalny moduł może działać w samochodzie z CAN-BUS?
Tak - sama obecność magistrali CAN nie wyklucza zastosowania modułu pobierającego sygnały z lamp. CAN opisuje sposób komunikacji pomiędzy sterownikami, natomiast uniwersalny moduł może obserwować elektryczne wyjścia układu oświetlenia po stronie lampy.
Nie oznacza to jednak, że każdy moduł uniwersalny będzie pasował do każdego samochodu z CAN. Różne pojazdy mogą sterować lampami na różne sposoby. Oprócz klasycznego sygnału 12 V spotyka się m.in. sterowanie PWM, diagnostykę obciążenia, lampy LED, lokalne sterowniki lamp oraz rozwiązania z magistralą LIN.
Dlatego sama etykieta „CAN-BUS” nie wystarcza do potwierdzenia kompatybilności. Trzeba znać charakter sygnału na przewodach lamp oraz parametry wejściowe modułu.
W przypadku TCMS7P dokumentacja określa napięcie wejściowe sygnałów z lamp na 10-16 V oraz typowy prąd pobierany przez pojedyncze wejście na około 0,5 mA, maksymalnie 1 mA.
Szczegółową reakcję na PWM i krótkie impulsy diagnostyczne należy jednak ocenić pomiarowo - dlatego ten temat zostanie rozwinięty osobno w artykule o LED i PWM.
Czy moduł pobierający sygnały z lamp „ingeruje w CAN”?
Jeżeli urządzenie nie jest fizycznie podłączone do CAN-H i CAN-L, nie wysyła komunikatów do tej magistrali i nie staje się jej węzłem. Jego oddziaływanie dotyczy obwodów lamp, do których podłączone są wejścia sygnałowe.
W przypadku TCMS7P obciążenie pojedyńczego wejścia jest niewielkie w porównaniu z prądem typowej żarówki. Nie należy jednak na tej podstawie automatycznie zakładać zgodności z każdym układem oświetlenia. Elektronika pojazdu może wykorzystywać diagnostykę, modulację lub inne sposoby sterowania, dlatego zgodność zawsze należy odnosić do rzeczywistego sygnału.
Czy moduł haka trzeba kodować?
W dokumentacji montażowej TCMS7P nie występuje etap kodowania pojazdu ani rejestracji modułu w sieci CAN. Jest to logiczne dla urządzenia, które nie komunikuje się bezpośrednio po magistrali i rozpoznaje funkcje oświetlenia na podstawie sygnałów wejściowych.
W przypadku dedykowanych modułów CAN sytuacja może wyglądać inaczej. Niektóre zestawy wymagają aktywacji lub kodowania, aby samochód rozpoznał nowy sterownik i uruchomił funkcje związane z przyczepą. Inne zestawy są przygotowane tak, że kodowanie nie jest potrzebne. Wymaganie zależy od konkretnego pojazdu i zestawu elektrycznego.
Co może dawać bezpośrednia integracja z CAN?
Moduł będący częścią sieci pojazdu może mieć dostęp do informacji i funkcji, których moduł obserwujący wyłącznie przewody lamp nie posiada. Zależnie od pojazdu mogą to być na przykład:
· automatyczne rozpoznanie podłączonej przyczepy,
· wyłączenie lub zmiana działania tylnych czujników parkowania,
· przekazywanie informacji o awarii oświetlenia przyczepy do systemu pojazdu,
· integracja z funkcjami stabilizacji zestawu samochód-przyczepa,
· zmiana działania wybranych funkcji nadwozia po podłączeniu przyczepy.
To jednak inna klasa integracji. Jeżeli celem jest przede wszystkim bezpieczne sterowanie podstawowym oświetleniem przyczepy, uniwersalny moduł oparty na sygnałach z lamp może realizować to zadanie bez uczestniczenia w komunikacji CAN - o ile sygnały pojazdu są zgodne z jego wejściami.
Jak rozpoznać, z jakim modułem mamy do czynienia?
Zamiast kierować się wyłącznie nazwą „CAN-BUS”, warto zajrzeć do schematu połączeń i instrukcji. Trzy pytania zwykle wystarczą:
1. Czy moduł ma przewody lub piny opisane jako CAN-H i CAN-L?
2. Czy instrukcja każe podłączyć wejścia modułu do przewodów tylnych lamp?
3. Czy po montażu wymagane jest kodowanie lub aktywacja modułu w samochodzie?
Najczęstsze nieporozumienie
„Samochód ma CAN-BUS, więc potrzebuję modułu, który musi być podłączony do CAN.”
To nie prawda. Obecność magistrali CAN mówi nam, że sterowniki pojazdu komunikują się cyfrowo. Nie mówi jeszcze, jaki sygnał jest dostępny przy tylnej lampie i jaki sposób integracji będzie odpowiedni dla instalacji haka.
Poprawne pytanie brzmi raczej:
„W jaki sposób w tym samochodzie sterowane są tylne lampy i jaki typ sygnałów może bezpiecznie odczytać wybrany moduł haka?”
Pytań jest wiele. Sprawdź nasz artykuł: Jaki moduł haka wybrać
FAQ - najczęstsze pytania
Czy każdy samochód z CAN-BUS wymaga modułu podłączonego do CAN?
Nie. Samochód może wykorzystywać CAN do komunikacji wewnętrznej, a moduł haka może pobierać sygnały bezpośrednio z obwodów lamp. O możliwości zastosowania takiego rozwiązania decyduje charakter sygnałów na lampach i parametry wejściowe modułu.
Czy TCMS7P jest modułem CAN-BUS?
Nie. Z dokumentacji technicznej wynika, że TCMS7P nie jest podłączany do CAN-H ani CAN-L. Jego wejścia są podłączane do sygnałów tylnych lamp, a osobne przewody doprowadzają zasilanie. Dlatego w opisanej architekturze nie jest on węzłem magistrali CAN.
Czy TCMS7P trzeba kodować po montażu?
Nie. Instrukcja montażowa TCMS7P nie przewiduje kodowania ani rejestracji urządzenia w sieci pojazdu. Procedura obejmuje podłączenie sygnałów z lamp, zasilania, gniazda 7-pin i złączy modułu.
Czy moduł podłączony do lamp może uszkodzić CAN-BUS?
Jeżeli moduł nie jest połączony z przewodami CAN-H/CAN-L, nie nadaje komunikatów do magistrali. Nadal jednak musi być elektrycznie zgodny z obwodami lamp, dlatego ważne są parametry wejściowe i sposób sterowania oświetleniem w konkretnym samochodzie.
Czy liczba pinów 7 lub 13 ma związek z CAN-BUS?
Nie. 7-pin i 13-pin opisują interfejs po stronie gniazda przyczepy. Sposób, w jaki moduł pobiera informacje z samochodu - z przewodów lamp albo z CAN - jest osobną kwestią.
Czy moduł CAN zawsze wymaga kodowania?
Nie. Wymaganie zależy od pojazdu i konkretnego zestawu. Na rynku występują dedykowane zestawy CAN wymagające kodowania oraz takie, dla których producent podaje, że kodowanie nie jest konieczne.
Podsumowanie
Najważniejsze jest oddzielenie architektury samochodu od architektury modułu haka. Samochód może być wyposażony w CAN-BUS, ale uniwersalny moduł przyczepy nie musi być podłączony do magistrali CAN.
- CAN służy do wymiany danych pomiędzy sterownikami pojazdu.
- Uniwersalny moduł może rozpoznawać funkcje oświetlenia bezpośrednio na przewodach tylnych lamp.
- TCMS7P według dokumentacji wykorzystuje sześć wejść sygnałowych z lamp oraz osobne zasilanie; nie ma połączeń CAN-H/CAN-L.
- Sama obecność CAN-BUS w samochodzie nie przesądza o kompatybilności - kluczowe są rzeczywiste sygnały oświetlenia.
- Dedykowane moduły CAN mogą zapewniać głębszą integrację z pojazdem, ale mogą też wymagać konfiguracji lub kodowania.
- LED, PWM i impulsy diagnostyczne są osobnym zagadnieniem i wymagają oceny parametrów wejściowych oraz pomiarów.
Co dalej?
Jeżeli chcesz najpierw zrozumieć podstawową zasadę działania modułu, przeczytaj artykuł „Jak działa moduł haka?”. Kolejny materiał w serii jest poświęcony praktycznemu podłączeniu uniwersalnego modułu 7-pin. Osobno omówimy również LED, PWM i diagnostykę żarówek.
