Jak działa moduł haka? Zasada działania uniwersalnego sterownika przyczepy

Po zamontowaniu haka holowniczego trzeba jeszcze połączyć gniazdo przyczepy z instalacją elektryczną samochodu. Kierunkowskazy, światła pozycyjne, światła STOP i światło przeciwmgielne przyczepy muszą reagować razem z odpowiednimi światłami pojazdu. W wielu instalacjach między samochodem a gniazdem przyczepy stosuje się elektroniczny moduł haka.

Najprościej zasadę działania można opisać: Instalacja samochodu przekazuje modułowi informację o tym, które światło jest aktywne, a moduł zasila odpowiedni obwód oświetlenia przyczepy z własnego toru zasilania. Dzięki temu przewody tylnych lamp nie muszą bezpośrednio przenosić całego dodatkowego prądu pobieranego przez oświetlenie przyczepy.

W tym artykule wyjaśniamy krok po kroku, co dzieje się pomiędzy włączeniem światła w samochodzie a pojawieniem się napięcia w gnieździe 7-pinowym.

Jeżeli zastanawiasz się czy moduł haka jest potrzebny zapraszamy do artykułu:
Czy moduł haka jest potrzebny?

W skrócie

Co to jest moduł haka?

Moduł haka to elektroniczny sterownik pośredniczący pomiędzy instalacją oświetlenia samochodu a gniazdem przyczepy. W rozwiązaniu uniwersalnym jego wejścia są podłączane do obwodów odpowiednich tylnych lamp, a wyjścia do poszczególnych pinów gniazda przyczepy. Moduł obserwuje sygnały wejściowe i na ich podstawie steruje wyjściami.

Skąd moduł wie, które światło jest włączone?

Uniwersalny sterownik nie potrzebuje osobnego polecenia typu „włącz kierunkowskaz”. Informację pobiera bezpośrednio z instalacji oświetlenia pojazdu. Instalator identyfikuje przewody odpowiedzialne za konkretne funkcje lamp i podłącza do nich przewody wejściowe modułu.

W przypadku TCMS7P przewody wejściowe odpowiadają za sześć funkcji: lewy kierunkowskaz, światło przeciwmgielne, prawy kierunkowskaz, prawe światło pozycyjne, światło STOP oraz lewe światło pozycyjne. Każdej funkcji odpowiada osobny tor wejściowy i wyjściowy.

Podczas montażu, przewody samochodu należy prawidłowo zidentyfikować. Dokumentacja montażowa TCMS7P zaleca wykorzystanie dokumentacji technicznej pojazdu, multimetru lub próbnika 12 V. To ważne, ponieważ kolory przewodów w instalacji samochodu nie są uniwersalnym standardem i mogą różnić się pomiędzy modelami.

Sygnał sterujący to nie to samo co zasilanie lampy przyczepy

To najważniejszy element całej zasady działania. Przewód lampy samochodu ma przede wszystkim poinformować moduł, że dana funkcja jest aktywna. Nie powinien być głównym źródłem energii dla dodatkowej lampy przyczepy.

W TCMS7P typowy prąd pobierany przez pojedyncze wejście wynosi około 0,5 mA, a wartość maksymalna określona w specyfikacji to 1 mA. Dla porównania wyjście może zasilać obciążenie do 4 A na kanał. Ta różnica dobrze pokazuje podział ról: wejście wykrywa stan, a wyjście dostarcza energię do odbiornika.

Sam moduł jest zasilany oddzielnym przewodem z instalacji pojazdu. W zestawie TCMS7P zasilanie prowadzone jest przewodem 2×2,5 mm², a obwód dodatni zabezpiecza bezpiecznik 30 A. Wiązka sygnałowa z lamp ma mniejszy przekrój, ponieważ jej zadaniem nie jest zasilanie oświetlenia przyczepy.

Jeśli chcesz dowiedzieć się jak podłączyć moduł haka zapraszamy do artykułu:
Jak podłączyć moduł haka 7 PIN

Co dzieje się po włączeniu kierunkowskazu?

1. Prześledźmy działanie na prostym przykładzie lewego kierunkowskazu:
2. Kierowca włącza lewy kierunkowskaz w samochodzie.
3. W obwodzie lewego tylnego kierunkowskazu pojawia się odpowiedni sygnał elektryczny.
4. Przewód wejściowy modułu podłączony do tego obwodu wykrywa zmianę stanu.
5. Elektronika modułu uruchamia wyjście przypisane do lewego kierunkowskazu.
6. Napięcie trafia przez wiązkę wyjściową do właściwego pinu gniazda 7-pin.
7. Lampa lewego kierunkowskazu przyczepy zaczyna pracować razem z kierunkowskazem samochodu.

Dla użytkownika cały proces jest niewidoczny i odbywa się automatycznie. Z punktu widzenia instalacji elektrycznej ważne jest jednak to, że obwód lampy samochodu i obwód lampy przyczepy nie są po prostu jednym wspólnym przewodem z dołożonym dodatkowym odbiornikiem.

Jakie funkcje obsługuje typowe gniazdo 7-pin?

W standardowym 7-pinowym gnieździe przyczepy przekazywane są podstawowe funkcje oświetlenia potrzebne w typowej lekkiej przyczepie. Dokumentacja montażowa TCMS7P wykorzystuje standard ISO 1724 i przypisuje funkcje w następujący sposób:

Moduł nie „tworzy” nowych funkcji oświetlenia. Jego rolą jest prawidłowo odwzorować odpowiednie sygnały samochodu na wyjściach prowadzących do przyczepy.

Dlaczego nie podłącza się po prostu lamp przyczepy bezpośrednio do lamp samochodu?

Bezpośrednie dołożenie dodatkowego odbiornika zmienia obciążenie obwodu. W starszych, prostych instalacjach takie rozwiązania były spotykane, ale współczesne układy oświetlenia są projektowane z myślą o określonym obciążeniu celem działania diagnostyki.

Zastosowanie modułu pozwala rozdzielić funkcję informacyjną od funkcji zasilającej. Ten temat opisujemy osobno w artykule „Czy moduł haka jest potrzebny”?

Czy uniwersalny moduł haka musi komunikować się z magistralą CAN?

Nie każdy moduł haka działa poprzez bezpośrednią komunikację z magistralą CAN. W rozwiązaniu takim jak TCMS7P wejścia modułu są podłączane do przewodów odpowiednich lamp, więc urządzenie rozpoznaje ich stan na podstawie sygnałów elektrycznych dostępnych w instalacji oświetlenia.

Sama obecność magistrali CAN w samochodzie nie oznacza więc automatycznie, że uniwersalny moduł haka musi być do niej fizycznie podłączony. Sposób integracji z elektroniką pojazdu jest jednak osobnym zagadnieniem, ponieważ różne samochody mogą realizować sterowanie i diagnostykę lamp w różny sposób.

Temat ten powinien być analizowany osobno przy doborze urządzenia do konkretnego samochodu, omawiamy go w dedykowanym artykule o module haka i CAN-BUS:
Moduł haka a CAN-BUS

Co chroni instalację, gdy w przyczepie pojawi się zwarcie?

Sam fakt zastosowania modułu nie oznacza jeszcze, że każde urządzenie posiada takie same zabezpieczenia. Dlatego przy wyborze sterownika warto sprawdzać dokumentację techniczną i sposób ochrony poszczególnych wyjść.

TCMS7P wykorzystuje niezależny pomiar prądu na kanałach wyjściowych. Według specyfikacji, gdy prąd jednego z kanałów przekroczy około 4,5 A, moduł uznaje sytuację za zwarcie i wyłącza tylko dane wyjście, pozostawiając pozostałe kanały aktywne. Po ustąpieniu przeciążenia wyjście jest automatycznie ponownie aktywowane zgodnie ze stanem sygnału sterującego.

Poniżej przedstawiono przebieg dla sytuacji zwarcia wyjścia numer 6 w module TCMS7P. Widać natychmiastowe wyłączenie wyjścia numer 6 przy pozostawieniu aktywnego wyjścia numer 5. Czas zadziałania zabezpieczenie poniżej 5 mikro sekund!

Moduł ma również zabezpieczenie przed odwrotną polaryzacją zasilania, ochronę termiczną oraz mechaniczne kodowanie złączy, które ogranicza ryzyko pomyłki podczas montażu.

Przykład praktyczny: architektura TCMS7P

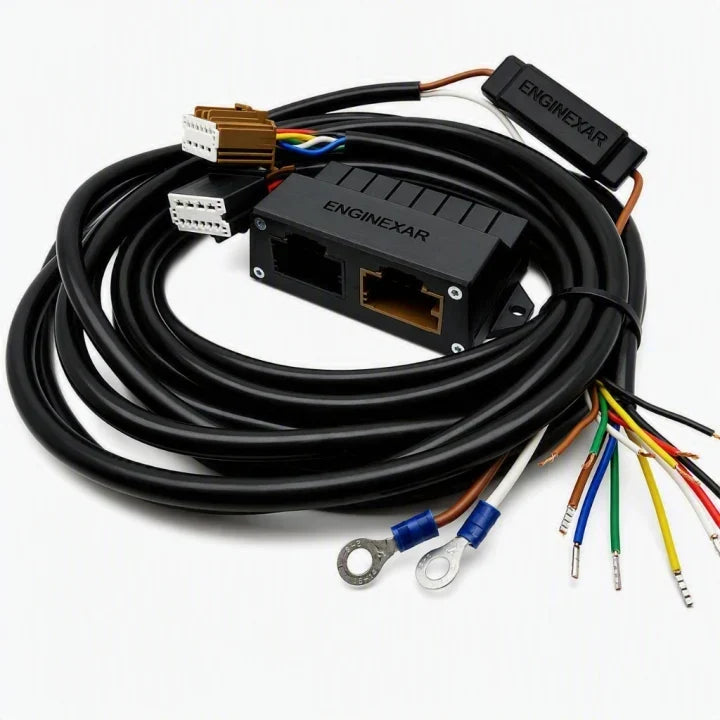

TCMS7P jest przykładem uniwersalnego modułu 7-pin przeznaczonego do instalacji 12 V. Jego wiązka została rozdzielona na trzy funkcjonalne części:

·         przewody sygnałowe z tylnych lamp – 6×0,5 mm²,

·         zasilanie z akumulatora – 2×2,5 mm²,

·         przewody wyjściowe do gniazda przyczepy – 6×1 mm² + 1×1,5 mm².

W praktyce oznacza to, że instalator doprowadza do modułu informacje o stanie poszczególnych lamp oraz niezależne zasilanie, a następnie łączy wyjścia urządzenia ze standardowym gniazdem 7-pinowym.

Jak wygląda montaż od strony funkcjonalnej?

Instalację uniwersalnego modułu można podzielić na cztery etapy:

1.  Zidentyfikowanie przewodów odpowiednich funkcji w tylnych lampach samochodu.

2.  Podłączenie wejść sygnałowych modułu do tych przewodów.

3.  Doprowadzenie osobnego zasilania i masy do modułu wraz z właściwym zabezpieczeniem przewodu zasilającego.

4.  Połączenie wyjść modułu z odpowiednimi pinami gniazda przyczepy.

To jedynie opis zasady. Rzeczywisty montaż wymaga prawidłowego prowadzenia i zabezpieczenia przewodów, ochrony przed wilgocią i przetarciami oraz kontroli połączeń. Prace przy instalacji elektrycznej pojazdu powinny być wykonywane przez osobę posiadającą odpowiednie kompetencje.

Co dzieje się po zakończeniu montażu?

Po uruchomieniu instalacji należy sprawdzić każdą funkcję osobno. W przypadku zestawu 7-pin są to co najmniej oba światła pozycyjne, lewy i prawy kierunkowskaz, światła STOP oraz światło przeciwmgielne.

Dokumentacja montażowa TCMS7P zaleca wykonanie testów z podłączoną przyczepą albo testerem gniazda 7-pinowego oraz obserwację, czy nie występują migotania, spadki jasności lub błędy sygnalizowane przez pojazd.

Najważniejsza rzecz do zapamiętania

Moduł haka nie jest po prostu „rozdzielaczem przewodów”. To elektroniczny pośrednik: odczytuje stan oświetlenia samochodu i na tej podstawie steruje osobno zasilanymi obwodami oświetlenia przyczepy.

Jeżeli zrozumiesz ten podział, łatwiejsze stają się wszystkie kolejne zagadnienia: dlaczego moduł bywa potrzebny, jak go poprawnie podłączyć, czym różnią się rozwiązania uniwersalne i dedykowane oraz skąd biorą się problemy z LED, PWM czy diagnostyką żarówek.

Jeśli chcesz się dowiedzieć jak wybrać odpowiedni moduł haka zapraszamy do dedykowanego artykułu:
Jaki moduł haka wybrać

FAQ – najczęstsze pytania

Czy moduł haka zasila światła przyczepy bezpośrednio z lamp samochodu?

W typowej architekturze uniwersalnego modułu przewody lamp samochodu pełnią rolę sygnałów sterujących. Prąd dla lamp przyczepy jest dostarczana przez osobny tor zasilania modułu.

Skąd moduł wie, że włączono kierunkowskaz?

Wejście modułu jest podłączone do odpowiedniego obwodu tylnej lampy. Gdy pojawia się na nim właściwy stan elektryczny, sterownik aktywuje odpowiadające mu wyjście.

Czy moduł haka musi być podłączony do CAN-BUS?

Nie. Uniwersalny moduł może pobierać sygnały bezpośrednio z przewodów lamp. Sposób współpracy z konkretnym samochodem trzeba jednak oceniać na podstawie jego instalacji i parametrów modułu.

Jakie światła obsługuje instalacja 7-pin?

Standardowe gniazdo 7-pin obejmuje lewy i prawy kierunkowskaz, światło przeciwmgielne, światła pozycyjne lewe i prawe, światło STOP oraz masę.

Czy można samodzielnie zamontować moduł haka?

Montaż wymaga prawidłowej identyfikacji przewodów, wykonania trwałych połączeń, właściwego zabezpieczenia zasilania i późniejszych testów. Jeżeli instalator nie ma doświadczenia w elektryce samochodowej, bezpieczniej zlecić montaż osobie posiadającej odpowiednie kwalifikacje.

Co dalej?

Sama zasada działania nie odpowiada jeszcze na pytanie, czy moduł jest potrzebny w każdym samochodzie. W następnym artykule porównamy instalację przyczepy z modułem i bez modułu oraz pokażemy, co zmienia się w obciążeniu instalacji samochodu.
