Czy moduł haka jest potrzebny? Podłączenie przyczepy z modułem i bez modułu

Po zamontowaniu haka holowniczego trzeba doprowadzić do przyczepy sygnały oświetlenia. W sklepach można znaleźć zarówno proste wiązki elektryczne bez elektroniki, jak i zestawy wyposażone w dodatkowy moduł. Naturalne pytanie brzmi więc: czy moduł haka jest naprawdę potrzebny, czy można po prostu podłączyć gniazdo do tylnych lamp samochodu?

Krótka odpowiedź: nie każdy samochód wymaga dodatkowego modułu, ale nie w każdym pojeździe bezpośrednie obciążenie obwodów lamp światłami przyczepy jest właściwym rozwiązaniem. Decyzja powinna wynikać z konstrukcji instalacji elektrycznej konkretnego pojazdu, sposobu sterowania oświetleniem, rodzajem diagnostyki oraz zaleceń producenta samochodu lub wiązki.

W starszych samochodach wiązka bez modułu może być wystarczająca. W instalacji, w której obwody lamp są monitorowane, sterowane elektronicznie albo nie powinny być dodatkowo obciążane, stosuje się moduł, który oddziela sygnał sterujący od zasilania świateł przyczepy.

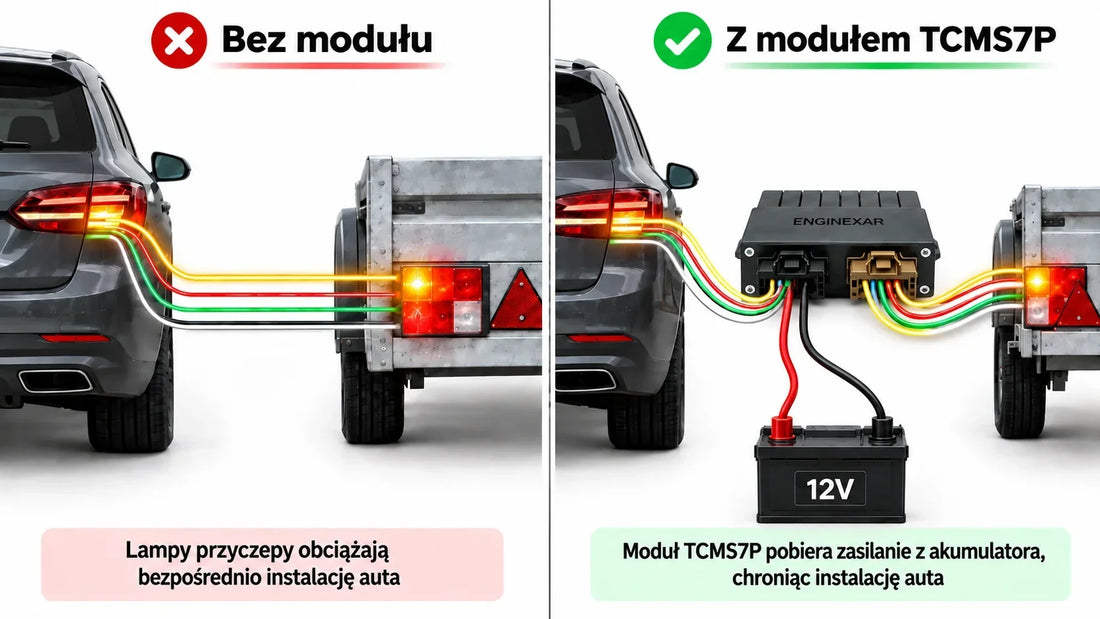

Najpierw rozróżnijmy dwie architektury

1. Podłączenie bez modułu

W najprostszym rozwiązaniu przewody gniazda przyczepy są dołączane bezpośrednio do odpowiednich obwodów lamp samochodu. Gdy samochód włącza kierunkowskaz lub światło STOP, ten sam obwód zasila również odpowiednią lampę w przyczepie.

 Jeżeli konstrukcja pojazdu została przewidziana do takiego rozwiązania, nie musi to stanowić problemu. Dlatego na rynku nadal dostępne są wiązki 7- i 13-pinowe bez modułu, przeznaczone do określonych, prostszych instalacji.

2. Podłączenie z uniwersalnym modułem

W układzie z modułem przewody tylnych lamp służą przede wszystkim jako źródło informacji o stanie oświetlenia. Moduł wykrywa, że dane światło zostało włączone, i uruchamia własne wyjście prowadzące do przyczepy. Energia potrzebna do zasilenia jej lamp pochodzi z osobnego toru zasilającego moduł.

Właśnie tak działa TCMS7P: osobna część wiązki pobiera sygnały z lamp, osobna para przewodów doprowadza zasilanie z akumulatora, a trzecia część wiązki prowadzi wyjścia do gniazda 7-pinowego.

Co faktycznie zmienia zastosowanie modułu?

Najważniejszą różnicą nie jest więc sama obecność dodatkowego urządzenia w bagażniku. Różni się sposób, w jaki prąd dociera do świateł przyczepy.

Jeśli chciałbyś się dowiedzieć jak działa moduł haka zapraszamy do artykułu:
Jak działa moduł haka

Dlaczego dodatkowe obciążenie lamp może mieć znaczenie?

Każdy przewód, złącze, przekaźnik, tranzystor sterujący czy sterownik elektroniczny ma określone warunki pracy. Jeżeli do obwodu zaprojektowanego do zasilania konkretnej lampy dołączymy kolejną lampę, wzrasta pobierany prąd.

W prostej instalacji przekaźnikowej może istnieć wystarczający zapas i producent może dopuszczać takie podłączenie. W innym samochodzie obwodem może sterować elektronika monitorująca pobór prądu lub stan żarówki. Wtedy dodatkowe obciążenie może zostać potraktowane jako nieprawidłowość albo przekroczyć założenia projektowe danego wyjścia.

Dlatego odpowiedź na pytanie „czy moduł jest potrzebny?” nie powinna być oparta wyłącznie na wieku samochodu, marce ani na stwierdzeniu, że auto „ma CAN”. Liczy się to, jak zrealizowano konkretne obwody oświetlenia oraz jakie rozwiązanie przewidział producent pojazdu.

Moduł nie musi pobierać dużego prądu z obwodu lampy

Dobrze pokazują to parametry TCMS7P. Zgodnie ze specyfikacją typowy prąd pobierany przez pojedyncze wejście wynosi około 0,5 mA, a maksymalny 1 mA. Jednocześnie pojedyncze wyjście modułu może dostarczać prąd do 4 A.

To różnica kilku rzędów wielkości. Obwód lampy samochodu jest więc dla modułu przede wszystkim źródłem sygnału, a nie energii potrzebnej do zasilania światła przyczepy.

Przykład: światło STOP

Bez modułu dodatkowe światła STOP przyczepy są dołączone do obwodu świateł STOP samochodu i zwiększają jego obciążenie. Z modułem wejście jedynie wykrywa pojawienie się sygnału STOP, a odpowiednie wyjście modułu zasila lampy przyczepy z toru zasilającego moduł.

Czy moduł haka jest potrzebny w każdym nowoczesnym samochodzie?

Nie można przyjąć takiej uniwersalnej zasady. Współczesne samochody różnią się sposobem sterowania tylnym oświetleniem, diagnostyką obwodów, typem lamp oraz konstrukcją instalacji.

W praktyce producenci i sprzedawcy wiązek rozróżniają zestawy bez modułu oraz zestawy z modułem. Steinhof wskazuje wprost, że konieczność zastosowania modułu zależy od stopnia skomplikowania elektroniki konkretnego pojazdu. Wiązki bez modułu są nadal oferowane do pojazdów z prostszą instalacją, natomiast moduł stosuje się tam, gdzie dodatkowe obciążenie oświetleniem przyczepy może powodować problemy z elektroniką samochodu.

Z tego powodu najbezpieczniejszą zasadą doboru nie jest „stare auto = bez modułu, nowe auto = moduł”, lecz sprawdzenie dokumentacji pojazdu, zaleceń producenta wiązki oraz rzeczywistego sposobu sterowania lampami.

A co z CAN-BUS?

Określenie „moduł CAN-BUS” bywa używane bardzo szeroko i może sugerować, że każdy moduł stosowany w samochodzie z magistralą CAN musi być fizycznie do niej podłączony. Nie jest to prawidłowe uproszczenie.

Uniwersalny moduł taki jak TCMS7P pobiera sygnały z przewodów tylnych lamp. Nie odczytuje poleceń bezpośrednio z magistrali CAN. To, że samochód wykorzystuje CAN do komunikacji pomiędzy sterownikami, nie zmienia nic.

Jednocześnie w niektórych pojazdach dedykowane instalacje haka mogą komunikować się z elektroniką samochodu i realizować dodatkowe funkcje, których prosty moduł uniwersalny nie realizuje. Ten temat omawiamy osobno w artykule „Moduł haka a CAN-BUS”. Zapraszamy do przeczytania:
Moduł haka a CAN-BUS

Kiedy warto rozważyć moduł?

Moduł warto rozważyć zawsze wtedy, gdy nie ma pewności, czy obwody tylnych lamp mogą bezpiecznie zasilać dodatkowe odbiorniki. Do sytuacji wymagających dokładniejszej weryfikacji należą między innymi:

• pojazd posiada kontrolę uszkodzenia lub obciążenia żarówek,
• tylne lampy są sterowane przez moduł nadwozia zamiast prostych przekaźników,
• samochód wykorzystuje oświetlenie LED lub nietypowy sposób sterowania lampami,
• producent pojazdu lub producent wiązki wymaga zastosowania modułu,
• po bezpośrednim podłączeniu dodatkowego obciążenia pojawiają się błędy lub nieprawidłowe działanie oświetlenia,
• zależy nam na dodatkowej ochronie wyjść prowadzących do przyczepy.

Nie każda z tych cech automatycznie oznacza kompatybilność dowolnego uniwersalnego modułu. Na przykład szczegółową współpracę z sygnałami PWM i impulsami diagnostycznymi trzeba oceniać na podstawie parametrów i testów konkretnego urządzenia.

Co daje moduł TCMS7P poza odseparowaniem obciążenia?

W TCMS7P rozdzielenie torów sygnałowych i zasilających jest połączone z aktywną ochroną wyjść. Moduł monitoruje prąd każdego kanału. Jeżeli prąd przekroczy około 4,5 A, dany kanał jest wyłączany, podczas gdy pozostałe wyjścia mogą nadal pracować. To bardzo ważne. W przyczepach często dochodzi do uszkodzenia lampy wigloć i woda może powodować zwarcie. Dzięki temu w sytuacji wystąpienia zwarcia światła samochodu ciągle działają.

Po ustąpieniu przeciążenia lub zwarcia wyjście jest ponownie aktywowane automatycznie. Urządzenie ma również zabezpieczenie przed odwrotną polaryzacją zasilania oraz zabezpieczenie termiczne. Dodatkowo główny przewód zasilający zestawu jest chroniony bezpiecznikiem 30 A.

Takie zabezpieczenia nie są jednak standardem każdego modułu haka. Zawsze należy sprawdzić specyfikację konkretnego produktu.

Zastanawiasz się jak podłączyć taki moduł? Zapraszamy do dedykowanego artykułu:
Jak podłączyć moduł haka 7 PIN

Czy moduł jest obowiązkowy prawnie?

Nie należy utożsamiać wymagań dotyczących prawidłowego oświetlenia przyczepy z obowiązkiem zastosowania konkretnego typu elektronicznego modułu. To instalacja jako całość ma działać prawidłowo i być wykonana zgodnie z wymaganiami pojazdu, zastosowanego osprzętu oraz obowiązującymi przepisami.

Dlatego pytanie praktyczne brzmi nie „czy przepisy każą kupić moduł?”, lecz „czy instalacja tego samochodu może zostać prawidłowo i bezpiecznie połączona z przyczepą bez dodatkowego sterownika?”. Odpowiedź należy ustalić dla konkretnego pojazdu.

Jak sprawdzić, czy Twój samochód potrzebuje modułu?

1. Sprawdź instrukcję pojazdu i dokumentację dotyczącą montażu haka lub wiązki przyczepy.
2. Sprawdź, czy dla danego modelu samochodu producent wiązki przewiduje zestaw bez modułu, z modułem uniwersalnym czy zestaw dedykowany.
3. Ustal, jak sterowane są tylne lampy i czy obwody są monitorowane pod kątem poboru prądu lub uszkodzenia żarówki.
4. Nie zakładaj kompatybilności wyłącznie dlatego, że samochód ma lub nie ma magistrali CAN.
5. Jeżeli wybierasz moduł uniwersalny, sprawdź jego wymagania wejściowe, dopuszczalne obciążenie wyjść i obsługiwane typy sygnałów.
6. Po montażu wykonaj pełny test wszystkich funkcji oświetlenia oraz sprawdź, czy samochód nie sygnalizuje błędów.

Prosty schemat decyzji

Najczęstszy błąd: dobór modułu tylko po haśle „CAN-BUS”

Samo stwierdzenie, że samochód „ma CAN-BUS”, jest zbyt ogólne, aby dobrać sposób podłączenia oświetlenia przyczepy. Magistrala CAN służy komunikacji pomiędzy sterownikami pojazdu, natomiast sposób sterowania konkretną lampą może być realizowany na wiele sposobów.

Dla uniwersalnego modułu kluczowe jest to, jaki sygnał elektryczny jest dostępny na przewodach lamp i czy wejście modułu potrafi go poprawnie rozpoznać. Dlatego osobno omawiamy CAN-BUS, LED i PWM.

Najważniejsza odpowiedź

Moduł haka nie jest potrzebny w absolutnie każdym samochodzie. Jest potrzebny wtedy, gdy bezpośrednie podłączenie świateł przyczepy do obwodów lamp pojazdu nie jest rozwiązaniem przewidzianym lub właściwym dla danej instalacji. Jego podstawową rolą w rozwiązaniu uniwersalnym jest wykorzystanie lamp samochodu jako źródła sygnału i zasilenie oświetlenia przyczepy z osobnego toru, dzięki czemu dodatkowy pobór prądu nie obciąża bezpośrednio obwodów lamp pojazdu.

Na co zwracać uwagę przy wyborze modułu? Dowiesz się w naszym artykule:
Jaki moduł haka wybrać

FAQ - najczęstsze pytania

Czy można podłączyć gniazdo haka bez modułu?

Tak, w niektórych pojazdach producent instalacji lub wiązki przewiduje bezpośrednie podłączenie. Nie jest to jednak rozwiązanie uniwersalne dla wszystkich samochodów.

Po co jest moduł haka?

W uniwersalnym rozwiązaniu moduł odczytuje sygnały z lamp samochodu, a następnie zasila odpowiednie światła przyczepy z osobnego toru zasilającego. Pozwala to ograniczyć dodatkowe obciążenie obwodów lamp samochodu.

Czy każdy samochód z CAN-BUS potrzebuje modułu haka?

Nie można przyjąć takiej zasady. O potrzebie zastosowania modułu decyduje sposób wykonania instalacji oświetlenia i zalecenia dla konkretnego pojazdu, a nie sama obecność magistrali CAN.

Czy moduł haka trzeba kodować?

Uniwersalny moduł pobierający sygnały z lamp nie wymaga kodowania, natomiast dedykowane systemy zintegrowane z elektroniką pojazdu mogą wymagać konfiguracji. Temat zostanie omówiony osobno.

Czy moduł chroni instalację przed zwarciem w przyczepie?

Tylko jeżeli konkretny moduł ma odpowiednie zabezpieczenia. TCMS7P monitoruje prąd poszczególnych wyjść i wyłącza przeciążony kanał, ale nie należy zakładać, że wszystkie moduły na rynku działają tak samo.

Czy moduł jest potrzebny do przyczepy z lampami LED?

Sam fakt zastosowania LED nie daje jednoznacznej odpowiedzi. Trzeba sprawdzić zarówno sposób sterowania lampami samochodu, jak i potwierdzoną kompatybilność wejść i wyjść konkretnego modułu.

Co dalej?

Skoro wiadomo już, kiedy moduł może być potrzebny, kolejne pytanie brzmi: czy samochód wyposażony w magistralę CAN wymaga modułu podłączonego bezpośrednio do CAN? W następnym artykule wyjaśnimy różnicę pomiędzy modułem pracującym na sygnałach z lamp a sterownikiem zintegrowanym z elektroniką samochodu.
