Jak podłączyć moduł haka 7 PIN? Schemat instalacji uniwersalnego modułu krok po kroku
Montaż uniwersalnego modułu haka polega na połączeniu trzech części instalacji: sygnałów z tylnych lamp samochodu, osobnego zasilania modułu oraz wyjść prowadzących do gniazda przyczepy. Sama zasada jest prosta, ale poprawne wykonanie wymaga prawidłowej identyfikacji przewodów, zabezpieczenia zasilania i dokładnego testu po montażu.

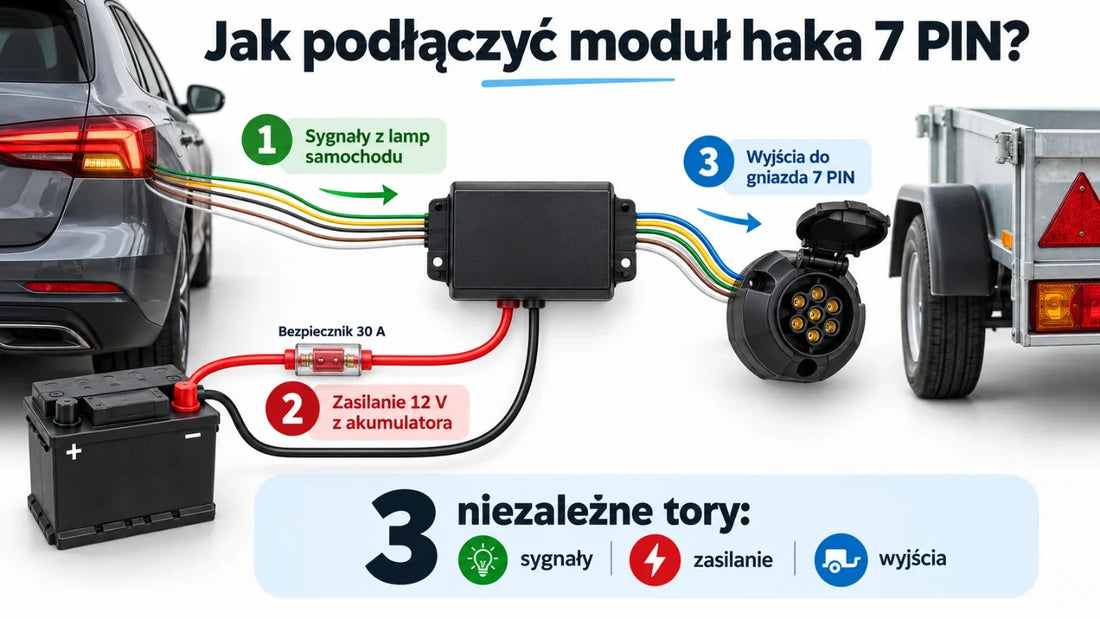

Najważniejszy schemat funkcjonalny wygląda tak:
, a niezależnie od tego do modułu doprowadzane są +12 V i masa.
Jeżeli chcesz wiedzieć jak działa moduł haka sprawdź nasz artykuł:
Jak działa moduł haka
Schemat podłączenia modułu haka – trzy niezależne tory
W uniwersalnym module haka warto od początku rozdzielić trzy różne funkcje przewodów. Pozwala to uniknąć najczęstszego błędu: traktowania całej wiązki jak prostego przedłużenia przewodów tylnych lamp.
TOR 1 — SYGNAŁY: tylne lampy samochodu → wejścia modułu
TOR 2 — ZASILANIE: akumulator 12 V → bezpiecznik → moduł
TOR 3 — WYJŚCIA: moduł → gniazdo 7 PIN → oświetlenie przyczepy
W TCMS7P wiązka jest fizycznie podzielona zgodnie z tą logiką: sześć przewodów sygnałowych 0,5 mm² pobiera informacje z lamp, para 2,5 mm² doprowadza zasilanie z akumulatora, a przewody wyjściowe prowadzą do gniazda przyczepy. To rozdzielenie dobrze pokazuje, że przewody lamp służą jako wejścia sterujące, a nie jako główne źródło energii dla przyczepy.
Zanim zaczniesz: czego wymaga samochód i miejsce montażu?
TCMS7P jest przeznaczony do instalacji 12 V. Przed montażem trzeba mieć dostęp do przewodów sterujących tylnymi lampami oraz możliwość bezpiecznego poprowadzenia wiązki do gniazda 7-pinowego. Moduł powinien znaleźć się w suchym miejscu, z dala od ruchomych elementów i źródeł nadmiernego ciepła, najczęściej w bagażniku lub w pobliżu tylnej lampy.
Dokumentacja TCMS7P wymaga również, aby przed rozpoczęciem prac sprawdzić stan instalacji pojazdu. Aktywne usterki oświetlenia, uszkodzone przewody, korozja połączeń lub istniejące błędy mogą utrudnić prawidłową ocenę działania nowego modułu.
Często wspomina się o wsparciu CAN-BUS. Jeśli chcesz wiedzieć czy musisz go podłączyć sprawdź nasz dedykowany artykuł:
Moduł haka a CAN-BUS
Jakie narzędzia są potrzebne?
Do identyfikacji sygnałów i wykonania połączeń potrzebne są przede wszystkim narzędzia do pracy z instalacją samochodową. Instrukcja montażowa TCMS7P wskazuje m.in.:
· multimetr cyfrowy do pomiaru napięcia i ciągłości obwodów,
· próbnik 12 V jako narzędzie opcjonalne,
· szczypce do cięcia i ściągania izolacji,
· lutownicę lub prasę do konektorów — zależnie od przyjętej technologii połączenia,
· opaski zaciskowe, taśmę izolacyjną i taśmę materiałową do wiązek,
· narzędzia do demontażu tapicerki i odpowiednie oświetlenie stanowiska.
Do połączeń sygnałowych należy stosować rozwiązania przeznaczone do warunków motoryzacyjnych. Połączenia muszą być trwałe, odporne na wibracje i zabezpieczone przed wilgocią.
Krok 1. Przygotuj pojazd i uzyskaj dostęp do tylnych lamp
Pojazd powinien stać na stabilnym, równym podłożu z zabezpieczeniem przed przemieszczeniem. W praktyce konieczne jest zwykle opróżnienie bagażnika i demontaż wybranych elementów tapicerki, aby uzyskać dostęp do wiązek prowadzących do tylnych lamp oraz miejsca montażu modułu.
Dokumentacja montażowa TCMS7P wymaga odłączenia ujemnego zacisku akumulatora przed wykonywaniem prac przy instalacji elektrycznej. Jednocześnie identyfikacja sygnałów może wymagać pomiarów napięcia. Kolejność pomiarów, odłączania i ponownego podłączania akumulatora należy więc wykonać zgodnie z procedurą producenta konkretnego pojazdu i przy zachowaniu zasad bezpiecznej pracy.
Krok 2. Zidentyfikuj przewody odpowiedzialne za poszczególne światła
Nie należy zakładać, że kolor przewodu w samochodzie odpowiada określonej funkcji. W różnych markach i modelach kolory oraz sposób sterowania lampami mogą być inne.
W instalacji TCMS7P trzeba odnaleźć sygnały odpowiadające sześciu funkcjom:
· lewy kierunkowskaz,
· prawy kierunkowskaz,
· lewe światło pozycyjne,
· prawe światło pozycyjne,
· światło STOP,
· światło przeciwmgielne.
Do identyfikacji przewodów instrukcja zaleca dokumentację techniczną pojazdu, multimetr albo próbnik 12 V. Dopiero po potwierdzeniu funkcji danego przewodu należy wykonywać połączenie z odpowiednim wejściem modułu.
Krok 3. Podłącz wejścia modułu do sygnałów z lamp
Po zidentyfikowaniu przewodów wejścia modułu należy połączyć z odpowiednimi obwodami lamp. W TCMS7P wejściowa część wiązki ma następujące przypisanie:
W instrukcji TCMS7P jako dopuszczalne metody wykonania połączeń wskazano lutowanie z zabezpieczeniem termokurczliwym, wysokiej jakości złącza zaciskowe lub konektory zgodne z instalacją pojazdu. Kluczowe jest nie tylko połączenie elektryczne, ale również odporność na drgania, wilgoć i późniejsze uszkodzenia mechaniczne.
Krok 4. Doprowadź osobne zasilanie modułu
Moduł nie powinien zasilać lamp przyczepy energią pobieraną z przewodów sygnałowych. TCMS7P ma osobną parę przewodów zasilających o przekroju 2,5 mm² zakończonych konektorami oczkowymi.
Zgodnie z dokumentacją TCMS7P przewód dodatni należy podłączyć do dodatniego bieguna akumulatora, a przewód masowy do ujemnego bieguna akumulatora. Połączenia muszą być czyste, stabilne i zabezpieczone przed poluzowaniem.
Gdzie powinien znaleźć się bezpiecznik modułu haka?
Bezpiecznik zasilania powinien znajdować się możliwie blisko akumulatora. Dzięki temu zabezpiecza przewód zasilający na możliwie dużej części jego długości. Dla TCMS7P producent przewiduje bezpiecznik 30 A dostarczany w zestawie.
Przewody zasilające należy prowadzić wzdłuż bezpiecznych tras, z dala od elementów nagrzewających się i ruchomych. Przejścia przez blachę lub grodzie wymagają odpowiednich przepustów i ochrony przed przetarciem.
Krok 5. Podłącz wyjścia modułu do gniazda 7 PIN
Po stronie wyjściowej moduł przekazuje sześć funkcji oświetlenia oraz masę do standardowego gniazda 7-pin. W instalacji TCMS7P obowiązuje następujące przypisanie:
WAŻNE: numeracja pinów złącza wyjściowego modułu nie jest tym samym co numeracja styków gniazda przyczepy. Podczas montażu należy kierować się funkcją przewodu i tabelą producenta, a nie samym numerem pinu na złączu modułu.
Pełny temat standardu ISO 1724, orientacji gniazda, numeracji pinów i diagnostyki gniazda omawiamy osobno w artykule 5.
Przygotowaliśmy kompletny artykuł o standardzie gniazda 7 PIN. Sprawdź nasz artykuł:
Gniazdo haka 7 PIN
Krok 6. Poprowadź i zabezpiecz wiązki
Dobre połączenie elektryczne nie wystarczy, jeśli wiązka zostanie poprowadzona w miejscu narażonym na przecięcie, temperaturę lub wilgoć. Przewody powinny być prowadzone wzdłuż fabrycznych tras, mocowane opaskami i zabezpieczane peszlami, taśmą materiałową lub osłonami w punktach narażonych na tarcie.
Szczególną uwagę należy zwrócić na przejście przewodów z wnętrza pojazdu w okolice gniazda przyczepy. Przepust powinien być szczelny i zabezpieczony przed wodą oraz uszkodzeniami mechanicznymi.
Krok 7. Podłącz złącza modułu i wykonaj kontrolę przed uruchomieniem
Po zakończeniu prowadzenia przewodów można podłączyć wiązki do modułu. TCMS7P wykorzystuje złącza, które mają ograniczać możliwość pomyłki oraz przypadkowego wypięcia.
Przed ponownym uruchomieniem instalacji należy skontrolować stabilność wszystkich połączeń, mocowanie bezpiecznika, brak uszkodzeń izolacji oraz prawidłowe ułożenie przewodów. Dopiero po tej kontroli można przejść do pierwszego uruchomienia zgodnie z instrukcją pojazdu i modułu.
Krok 8. Sprawdź działanie wszystkich funkcji
Po montażu należy podłączyć przyczepę lub odpowiedni tester gniazda 7-pin i kolejno sprawdzić każdą funkcję oświetlenia.
1. Światła pozycyjne — sprawdź obie strony i zwróć uwagę na migotanie lub spadek jasności.
2. Lewy kierunkowskaz — sprawdź prawidłowe miganie po stronie przyczepy.
3. Prawy kierunkowskaz — sprawdź częstotliwość i stabilność pracy.
4. Światła STOP — powinny zapalić się po naciśnięciu pedału hamulca.
5. Światło przeciwmgielne — sprawdź reakcję na włączenie odpowiedniej funkcji w samochodzie.
Jeżeli pojawia się brak jednego światła, migotanie, błąd oświetlenia w samochodzie albo przepalenie bezpiecznika, nie należy kończyć montażu bez znalezienia przyczyny. Diagnostyka takich objawów będzie osobnym tematem artykułu #7.
Najczęstsze błędy przy podłączaniu modułu haka
Podłączanie „po kolorach” przewodów samochodu: Kolor instalacji pojazdu nie jest wystarczającą podstawą do identyfikacji funkcji. Sygnał należy potwierdzić pomiarem lub dokumentacją.
Traktowanie przewodów lamp jako zasilania przyczepy: W module uniwersalnym przewody lamp pełnią przede wszystkim rolę wejść sterujących. Zasilanie modułu prowadzone jest osobnym obwodem.
Bezpiecznik zamontowany daleko od źródła zasilania: Zabezpieczenie powinno chronić możliwie dużą część przewodu, dlatego powinno znajdować się blisko akumulatora.
Niewłaściwa masa: Połączenie masowe musi być czyste, pewne i zgodne z instrukcją konkretnego modułu. TCMS7P przewiduje połączenie do ujemnego bieguna akumulatora.
Pomylenie numeracji złącza modułu z numeracją gniazda: Numery terminali złącza wyjściowego nie są automatycznie numerami pinów gniazda 7-pin.
Brak ochrony mechanicznej wiązki: Przewód może działać podczas pierwszego testu, ale później ulec przetarciu, zalaniu albo wyrwaniu.
Brak pełnego testu po montażu: Każdą funkcję oświetlenia należy sprawdzić osobno przed oddaniem pojazdu do użytkowania.
Uproszczony schemat całej instalacji
Poniższy zapis można potraktować jako najważniejszą mapę połączeń dla uniwersalnego modułu haka:
Czy schemat jest taki sam w każdym samochodzie?
Schemat funkcjonalny modułu uniwersalnego pozostaje podobny, ale miejsce montażu, kolory przewodów i sposób realizacji oświetlenia zależą od pojazdu. Dlatego artykuł nie zastępuje schematu elektrycznego konkretnego samochodu.
Szczególną ostrożność należy zachować w pojazdach, w których lampy są sterowane w nietypowy sposób, np. sygnałami modulowanymi lub poprzez złożone układy elektroniczne. Zakres kompatybilności z takimi sygnałami trzeba oceniać na podstawie parametrów konkretnego modułu.
Jeżeli napotkałeś kłopoty z uruchomieniem po montażu i szukasz pomocy zajrzyj na nasz artykuł odnośnie diagnostyki:
Moduł haka nie działa? Diagnostyka
FAQ – podłączenie modułu haka
Gdzie podłączyć zasilanie modułu haka?
Dla TCMS7P dokumentacja przewiduje osobne zasilanie z akumulatora 12 V: przewód dodatni do plusa akumulatora, a przewód masowy do bieguna ujemnego.
Gdzie zamontować bezpiecznik modułu haka?
Bezpiecznik powinien znajdować się możliwie blisko akumulatora. W zestawie TCMS7P stosowany jest bezpiecznik 30 A.
Czy przewody lamp samochodu mogą zasilać światła przyczepy?
W architekturze opisywanej w tym artykule przewody lamp pełnią rolę wejść sterujących. Lampy przyczepy są zasilane przez wyjścia modułu korzystającego z osobnego zasilania.
Jak znaleźć przewody kierunkowskazów i STOP w samochodzie?
Instrukcja TCMS7P zaleca użycie dokumentacji elektrycznej pojazdu, multimetru lub próbnika 12 V. Nie należy opierać identyfikacji wyłącznie na kolorze przewodu.
Czy numer pinu na module odpowiada numerowi pinu w gnieździe 7 PIN?
Nie należy tego zakładać. Dokumentacja TCMS7P wprost rozdziela numerację terminali złącza modułu od numeracji gniazda przyczepy.
Czy moduł trzeba podłączać do CAN-BUS?
TCMS7P pobiera sygnały z obwodów lamp. Bezpośrednie połączenie z liniami CAN-H/CAN-L nie jest potrzebne.
Podsumowanie
Prawidłowe podłączenie uniwersalnego modułu haka można sprowadzić do trzech zasad: poprawnie zidentyfikować sygnały z lamp, doprowadzić osobne i odpowiednio zabezpieczone zasilanie oraz prawidłowo połączyć wyjścia z gniazdem 7-pin. Najwięcej problemów nie wynika z samej zasady działania modułu, lecz z błędnej identyfikacji przewodów, słabych połączeń, niewłaściwej masy lub nieprawidłowego prowadzenia wiązki.
Dobrze wykonana instalacja powinna po montażu przejść pełny test każdej funkcji oświetlenia. Dopiero wtedy można uznać układ za gotowy do użytkowania.
