Gniazdo haka 7 PIN – schemat, piny, kolory i funkcje świateł
Gniazdo 7-pinowe jest jednym z najczęściej spotykanych sposobów połączenia oświetlenia samochodu z lekką przyczepą. Siedem styków wystarcza do obsługi podstawowych funkcji oświetlenia: kierunkowskazów, świateł pozycyjnych, świateł STOP, tylnego światła przeciwmgielnego oraz masy.
Największe ryzyko podczas podłączania nie wynika jednak z liczby przewodów, lecz z pomylenia numeracji pinów, odwrócenia widoku wtyczki lub gniazda oraz zbyt dużego zaufania do samych kolorów przewodów. Dlatego w tym artykule zaczynamy od funkcji każdego styku, a dopiero później przechodzimy do kolorów i pomiarów.

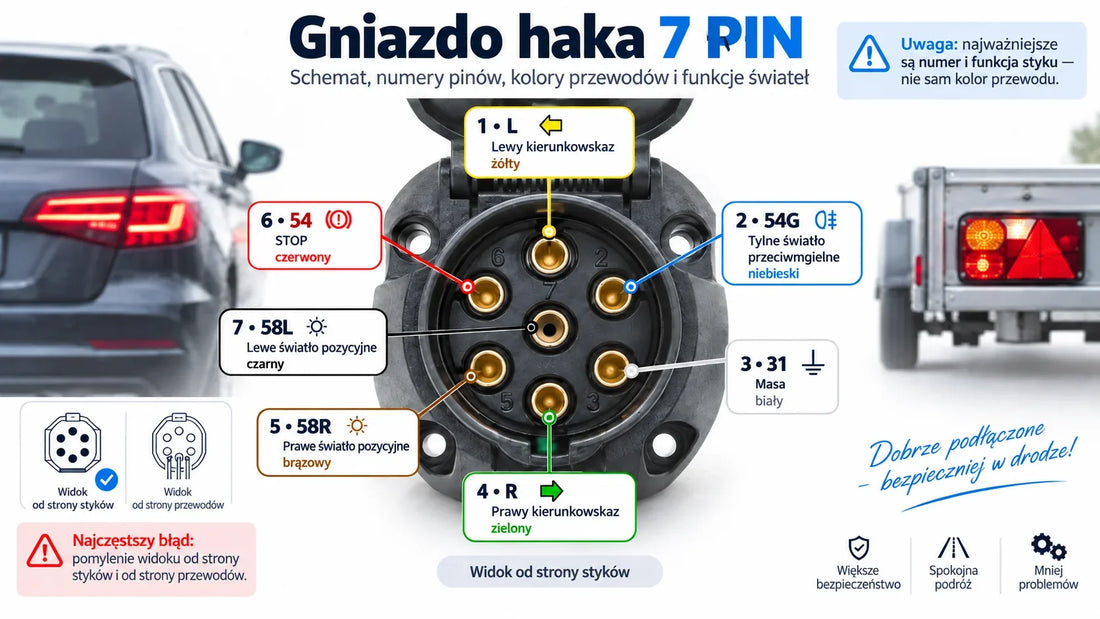

Schemat gniazda 7 PIN – najważniejsza tabela
Takie przyporządkowanie jest stosowane w dokumentacji TCMS7P dla gniazda 7-pin zgodnego z ISO 1724. Zewnętrzne zestawienia techniczne ISO 1724 publikowane przez producentów osprzętu motoryzacyjnego potwierdzają ten sam układ funkcji i typowych kolorów przewodów.
Co oznaczają symbole L, 54G, 31, R, 58R, 54 i 58L?
- L – lewy kierunkowskaz.
- 54G – tylne światło przeciwmgielne.
- 31 – masa instalacji.
- R – prawy kierunkowskaz.
- 58R – prawe światło pozycyjne.
- 54 – światła hamowania / STOP.
- 58L – lewe światło pozycyjne.
Oznaczenia są szczególnie przydatne wtedy, gdy na obudowie gniazda lub wtyczki nie widać wyraźnie kolorów przewodów, ale przy zaciskach znajdują się symbole funkcji lub numery.
Pin 1 – lewy kierunkowskaz
Pin 1 oznaczony literą L odpowiada za lewy kierunkowskaz przyczepy. W standardowym przypisaniu przewód ma kolor żółty. Podczas testu napięcie na tym styku powinno pojawiać się impulsowo zgodnie z pracą lewego kierunkowskazu samochodu.
Pin 2 – tylne światło przeciwmgielne
Pin 2, oznaczenie 54G, służy do zasilania tylnego światła przeciwmgielnego przyczepy. Typowy kolor przewodu to niebieski. Sygnał powinien pojawić się po uruchomieniu odpowiedniej funkcji w samochodzie.
Pin 3 – masa
Pin 3 oznaczony symbolem 31 jest masą gniazda. Typowy kolor przewodu to biały. To jeden z najważniejszych styków całego złącza, ponieważ wszystkie podstawowe funkcje oświetlenia przyczepy potrzebują poprawnego powrotu prądu.
Problemy z masą mogą powodować objawy pozornie niezwiązane z samym pinem 3: przygasanie, migotanie, wzajemne zapalanie się kilku lamp albo niestabilną pracę przy jednoczesnym włączeniu kilku funkcji.
Dokumentacja montażowa TCMS7P zaleca podczas testu zwracać uwagę właśnie na brak przygasania oraz stabilność połączeń masowych.
Pin 4 – prawy kierunkowskaz
Pin 4 oznaczony literą R odpowiada za prawy kierunkowskaz. Typowy kolor przewodu to zielony. Podczas pomiaru zachowanie powinno być analogiczne do pinu 1, ale dla prawej strony.
Pin 5 – prawe światło pozycyjne
Pin 5, oznaczenie 58R, odpowiada za prawą stronę świateł pozycyjnych. Typowy kolor przewodu to brązowy. W zewnętrznych zestawieniach standardu ISO 1724 obwód 58R może również obejmować odpowiednie światła obrysowe lub część oświetlenia tablicy rejestracyjnej, zależnie od konstrukcji przyczepy. Dokumentacja TCMS7P opisuje ten kanał jako prawe światło pozycyjne.
Pin 6 – światła STOP
Pin 6 oznaczony symbolem 54 odpowiada za światła hamowania. Typowy kolor przewodu to czerwony. Po naciśnięciu pedału hamulca na tym styku powinno pojawić się napięcie zbliżone do napięcia instalacji pojazdu.
Pin 7 – lewe światło pozycyjne
Pin 7, oznaczenie 58L, odpowiada za lewą stronę świateł pozycyjnych. Typowy kolor przewodu to czarny. Podobnie jak przy pinie 5, zewnętrzne zestawienia ISO 1724 mogą wiązać obwód 58L również z odpowiednimi światłami obrysowymi lub oświetleniem tablicy rejestracyjnej. W TCMS7P kanał jest opisany jako lewe światło pozycyjne.
Najczęstszy błąd: widok od strony styków a widok od strony przewodów
Schemat gniazda 7 PIN może wyglądać poprawnie, a instalacja mimo to zostać podłączona lustrzanie. Powód jest prosty: te same piny oglądane od strony czołowej i od strony zacisków przewodów dają dwa przeciwne obrazy.
ZASADA: nie kopiuj położenia przewodu wyłącznie z grafiki. Najpierw sprawdź, czy rysunek pokazuje widok od strony styków, czy od strony przyłącza przewodów, a następnie kieruj się numerami lub oznaczeniami na obudowie.
Czy kolory przewodów zawsze są takie same?
Nie należy tego zakładać. W nowej wiązce wykonanej zgodnie ze standardowym przypisaniem kolor jest bardzo pomocny, ale w starszej przyczepie przewody mogły zostać wymienione, przedłużone lub naprawione. Możliwe są też wiązki wykonane przez różnych producentów.
Dlatego kolejność wiarygodności powinna być następująca:
- funkcja potwierdzona pomiarem,
- numer i oznaczenie styku na gnieździe,
- dokumentacja zastosowanej wiązki,
- dopiero na końcu sam kolor przewodu.
Dowiedz się jak podłączyć moduł haka w naszym kolejnym artykule:
Jak podłączyć moduł haka 7 PIN
Jak sprawdzić gniazdo 7 PIN multimetrem?
Podstawową kontrolę można wykonać multimetrem ustawionym na pomiar napięcia stałego. Pomiar wykonuje się przy podłączonej i aktywnej instalacji, dlatego trzeba zachować ostrożność i nie dopuścić do zwarcia sąsiednich styków sondą.
Procedura podstawowa:
- Ustal pin 3 (31) i wykorzystaj go jako punkt odniesienia masy.
- Włącz jedną funkcję w samochodzie, np. lewy kierunkowskaz.
- Zmierz napięcie pomiędzy pinem 1 a pinem 3.
- Powtórz pomiar dla prawego kierunkowskazu, STOP, pozycyjnych i przeciwmgielnego.
- Porównaj działanie gniazda z rzeczywistym stanem świateł samochodu.
Dla funkcji stałych, takich jak STOP lub światła pozycyjne, napięcie podczas aktywacji powinno być zbliżone do napięcia instalacji samochodu. Na pinach kierunkowskazów odczyt będzie zmieniał się w rytm migania.
Pomiar rezystancji lub ciągłości przewodów wykonuje się przy wyłączonym zasilaniu i zgodnie z zasadami pracy z miernikiem. Nie należy mierzyć rezystancji aktywnego obwodu.
Jak sprawdzić masę gniazda 7 PIN?
Sama obecność przewodu na pinie 3 nie gwarantuje dobrej masy. Luźne połączenie, korozja albo uszkodzony przewód mogą powodować spadek napięcia pod obciążeniem. Dlatego najbardziej miarodajny jest test wykonany wtedy, gdy jednocześnie pracuje kilka funkcji oświetlenia.
Jeśli przy włączeniu STOP lub kierunkowskazu inne lampy zaczynają przygasać albo świecić nietypowo, połączenie masowe powinno być jednym z pierwszych elementów do sprawdzenia. Dokumentacja TCMS7P wprost zaleca kontrolę stabilności masy podczas pracy wszystkich świateł.
Pełny opis jak znaleźć przyczynę awarii znajdzie w w naszym dedykowanym artykule:
Moduł haka nie działa? Diagnostyka.
Jak gniazdo 7 PIN łączy się z modułem haka?
W instalacji z uniwersalnym modułem haka gniazdo nie jest podłączone bezpośrednio do przewodów tylnych lamp. Lampy samochodu dostarczają sygnały wejściowe do modułu, a dopiero jego wyjścia prowadzą do pinów gniazda.
W TCMS7P ważna jest jedna rzecz: numeracja terminali złącza wyjściowego modułu nie odpowiada wprost numeracji pinów gniazda. Przykładowo wyjście prawego kierunkowskazu znajduje się na pinie 3 złącza modułu, ale trafia do pinu 4 gniazda przyczepy. Dlatego podczas montażu należy kierować się funkcją przewodu, a nie samym numerem terminala modułu.
Zastanawiasz się jak działa sam moduł haka? Przeczytaj dedykowany artykuł:
Jak działa moduł haka
Czego nie obsługuje standardowe gniazdo 7 PIN?
Standardowe złącze 7-pin typu N jest przeznaczone przede wszystkim do podstawowego oświetlenia przyczepy. Nie ma w nim osobnego styku przeznaczonego na światło cofania ani dodatkowych obwodów stałego lub sterowanego zasilania urządzeń w przyczepie.
Jeżeli przyczepa wymaga takich funkcji, trzeba rozważyć inny standard połączenia, np. 13-pin. Szczegółowe porównanie 7 PIN i 13 PIN znajdziecie w osobnym artykule.
Najczęstsze błędy przy gnieździe 7 PIN
Lustrzane podłączenie: Najczęściej wynika z pomylenia widoku od strony styków z widokiem od strony przewodów.
Pomylenie pinu 3 masy z innym przewodem: Skutkiem mogą być nietypowe interakcje kilku lamp jednocześnie.
Zaufanie wyłącznie do kolorów: Kolor przewodu może być zmieniony po wcześniejszych naprawach.
Luźne śruby zaciskowe: Połączenie może działać bez obciążenia, a tracić kontakt podczas jazdy lub przy większym prądzie.
Wilgoć i korozja: Gniazdo pracuje w trudnych warunkach i wymaga okresowej kontroli oraz poprawnego domykania klapki.
Brak testu wszystkich funkcji: Po montażu trzeba sprawdzić osobno lewy i prawy kierunkowskaz, pozycyjne, STOP i przeciwmgielne.
Jak dbać o gniazdo przyczepy?
Dokumentacja montażowa TCMS7P zaleca okresową kontrolę gniazda pod kątem zabrudzeń, wilgoci, uszkodzeń mechanicznych i luzów na pinach. Warto również sprawdzić, czy klapka zamyka się prawidłowo oraz czy styki nie są skorodowane.
Przed dłuższą podróżą dobrze jest wykonać szybki test wszystkich funkcji oświetlenia. To prostsze niż szukanie usterki w trasie.
FAQ – gniazdo haka 7 PIN
Który pin w gnieździe 7 PIN jest masą?
Pin 3 oznaczony symbolem 31. Typowy kolor przewodu masowego to biały.
Który pin odpowiada za światła STOP?
Pin 6 oznaczony symbolem 54. Typowy kolor przewodu to czerwony.
Który pin jest od lewego kierunkowskazu?
Pin 1 oznaczony L. Typowy kolor przewodu to żółty.
Który pin jest od prawego kierunkowskazu?
Pin 4 oznaczony R. Typowy kolor przewodu to zielony.
Czy kolory przewodów 7 PIN są zawsze takie same?
Nie należy tego zakładać. Standardowe kolory są dobrym punktem odniesienia, ale w naprawianej lub starszej wiązce funkcję należy potwierdzić numerem styku i pomiarem.
Dlaczego światła przyczepy świecą jednocześnie lub przygasają?
Jedną z częstych przyczyn jest problem z masą, ale podobne objawy mogą powodować także błędne podłączenie lub uszkodzone styki. Pełna diagnostyka będzie omówiona osobno w artykule o usterkach modułu i instalacji.
Czy gniazdo 7 PIN ma światło cofania?
Nie. Standardowe złącze 7-pin ISO 1724 typu N nie przewiduje osobnego styku dla światła cofania.
Podsumowanie
W gnieździe 7 PIN najważniejsze są nie kolory, lecz funkcja i numer każdego styku. Pin 1 obsługuje lewy kierunkowskaz, 2 światło przeciwmgielne, 3 masę, 4 prawy kierunkowskaz, 5 prawe pozycyjne, 6 STOP, a 7 lewe pozycyjne.
Przy montażu trzeba szczególnie uważać na lustrzane odbicie widoku wtyczki i gniazda, stan połączenia masowego oraz jakość zacisków. Po zakończeniu prac każdą funkcję należy sprawdzić oddzielnie.
Co dalej?
W dalszej części omawiamy bardziej złożone przypadki: współpracy z LED/PWM.
Powiązany produkt: Moduł haka 7PIN TCMS7P – Enginexar
