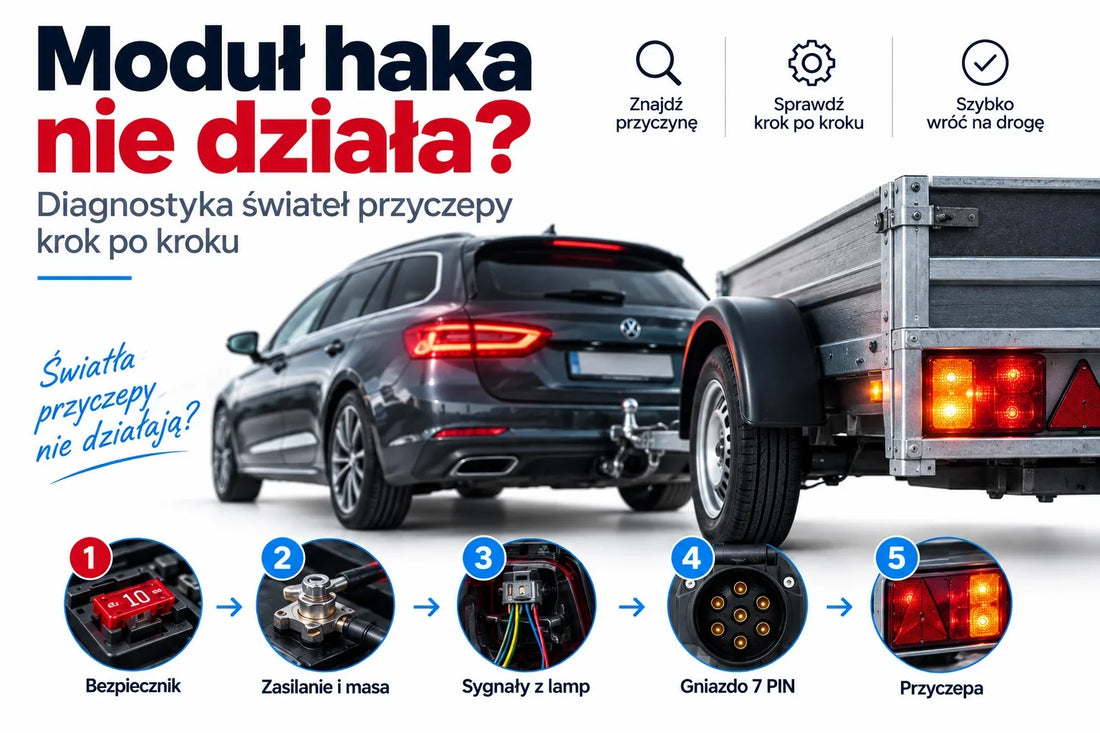

Moduł haka nie działa? Diagnostyka świateł przyczepy krok po kroku

Brak świateł w przyczepie nie oznacza automatycznie uszkodzenia modułu haka. Problem może znajdować się po stronie zasilania, masy, przewodów sygnałowych, gniazda 7 PIN, samej przyczepy lub wewnątrz sterownika. Dlatego skuteczna diagnostyka powinna przebiegać w logicznej kolejności i możliwie szybko rozdzielić samochód, moduł, gniazdo oraz przyczepę.

Najważniejsza zasada: nie zaczynaj od wymiany modułu. Najpierw sprawdź zasilanie i masę, potem sygnały wejściowe, następnie gniazdo oraz instalację przyczepy.

Przed przystąpieniem do jakichkolwiek czynności warto odświeżyć wiedzę i sprawdzić:
Jak działa moduł haka

Szybka diagnostyka – od czego zacząć?

Instrukcja TCMS7P traktuje poniższe czynności jako pierwszą linię diagnostyki. Ich kolejność jest praktyczna, ponieważ zaczyna od usterek łatwych do wykrycia i obejmuje elementy, które najczęściej powodują problemy.

1. Sprawdź bezpiecznik zasilania modułu.
2. Sprawdź połączenia masowe.
3. Skontroluj przewody sygnałowe z tylnych lamp.
4. Sprawdź stan gniazda 7 PIN.
5. Podłącz inną przyczepę lub tester gniazda.
6. Skontroluj całą trasę przewodów i wiązek.
7. Obserwuj pracę modułu po podaniu zasilania.
8. Sprawdź mocowanie modułu, złączy i przewodów.

Jeżeli na którymś etapie znajdziesz usterkę, najpierw ją usuń i powtórz test funkcjonalny. Dalsze pomiary mają sens dopiero wtedy, gdy wcześniejszy punkt jest poprawny.

Tabela objawów – co sprawdzić w pierwszej kolejności?

Tabela jest punktem startowym, a nie jednoznaczną diagnozą. Ten sam objaw może mieć kilka przyczyn, dlatego warto potwierdzić usterkę pomiarem.

1. Nie działa nic – zacznij od bezpiecznika i zasilania

Jeżeli po podłączeniu przyczepy nie działa żadna funkcja, jedną z pierwszych rzeczy do sprawdzenia jest zasilanie samego modułu. W TCMS7P dodatnia linia zasilająca jest zabezpieczona bezpiecznikiem 30 A.

Sprawdź, czy bezpiecznik nie jest przepalony, czy oprawka jest zamknięta i czy jej styki nie są skorodowane. Jeżeli bezpiecznik jest uszkodzony, sama wymiana nie kończy diagnostyki: trzeba ustalić, dlaczego zadziałał.

Przepalony bezpiecznik może wskazywać na zwarcie, przeciążenie albo błędne podłączenie przewodów. Jeżeli nowy bezpiecznik ponownie się przepala, nie należy zwiększać jego wartości.

2. Sprawdź masę – szczególnie gdy kilka świateł zachowuje się dziwnie

Problemy z masą są jedną z najczęstszych przyczyn nieprawidłowej pracy oświetlenia przyczepy. Instrukcja TCMS7P wskazuje, że niewłaściwe połączenie masowe może powodować przygasanie, nieprawidłową pracę kilku funkcji jednocześnie i błędy oświetlenia na desce rozdzielczej.

Sprawdź mocowanie przewodu masowego, czystość punktu połączenia oraz ślady korozji. Jeżeli problem dotyczy tylko konkretnej przyczepy, sprawdź również jej przewód masowy i połączenie z pinem 3 gniazda 7 PIN.

Dobrym testem praktycznym jest obserwacja świateł przy jednoczesnym uruchomieniu kilku funkcji. Jeśli wraz z włączeniem STOP lub kierunkowskazu inne lampy wyraźnie przygasają albo zaczynają świecić nietypowo, masa powinna być jednym z pierwszych punktów kontroli.

3. Nie działa jedna funkcja – sprawdź cały tor od lampy samochodu do przyczepy

W uniwersalnym module każda funkcja ma swój tor: sygnał z odpowiedniej lampy samochodu trafia na wejście modułu, a odpowiadające mu wyjście prowadzi przez gniazdo do lampy przyczepy. Gdy nie działa tylko jeden kierunkowskaz, STOP albo światło pozycyjne, warto sprawdzać ten tor etapami.

1. Czy właściwa funkcja działa w tylnej lampie samochodu?
2. Czy sygnał trafia na odpowiedni przewód wejściowy modułu?
3. Czy połączenie przewodu jest stabilne i nie jest luźne?
4. Czy odpowiedni pin gniazda 7 PIN jest czysty i prawidłowo dokręcony?
5. Czy lampa, żarówka i przewód po stronie przyczepy są sprawne?

Jeżeli posiadasz tester gniazda 7 PIN, możesz szybko rozdzielić problem po stronie samochodu od problemu po stronie przyczepy.

Schematy i prawidłowy opis podłączenia znajdziesz w naszym artykule:
Jak podłączyć moduł haka 7 PIN

4. Jak odróżnić usterkę samochodu od usterki przyczepy?

Jedna z najbardziej użytecznych czynności diagnostycznych polega na podłączeniu innej, sprawnej przyczepy albo testera gniazda. Jeżeli druga przyczepa działa poprawnie, źródła problemu należy szukać w pierwszej przyczepie: w jej lampach, oprawkach, przewodach lub masie.

Jeżeli problem pozostaje z drugą przyczepą, diagnostykę należy kontynuować po stronie samochodu, modułu i gniazda.

5. Brak napięcia w gnieździe haka – gdzie mierzyć?

Gniazdo 7 PIN można sprawdzić multimetrem ustawionym na pomiar napięcia stałego. Jako punkt odniesienia wykorzystuje się pin 3 (31) – masę. Następnie aktywuje się konkretną funkcję samochodu i mierzy napięcie na odpowiadającym jej styku.

Na kierunkowskazach wskazanie będzie zmieniać się zgodnie z rytmem migania. Dla STOP i świateł pozycyjnych podczas aktywacji powinno pojawić się napięcie zgodne z pracą instalacji pojazdu.

BEZPIECZEŃSTWO: nie dopuszczaj do zwarcia sąsiednich pinów sondą pomiarową. Pomiar rezystancji i ciągłości wykonuj przy wyłączonym zasilaniu, nie na aktywnym obwodzie.

Warto mieć pod ręką podczas diagnostyki dobry opis gniazda. Znajdzie go na:
Gniazdo haka 7 PIN

6. Światła migają lub przygasają

Migotanie albo zmiana jasności nie wskazuje automatycznie na uszkodzenie sterownika. W dokumentacji TCMS7P jako potencjalne źródła problemów wymieniono m.in. słabe połączenia, problemy z masą, korozję gniazda, uszkodzenia przewodów i przeciążenie instalacji.

Najpierw sprawdź masę, zaciski gniazda i złącza, a następnie trasę przewodów. Jeżeli objaw występuje tylko z konkretnym pojazdem albo konkretnym typem lamp i podstawowa instalacja jest sprawna, potrzebna może być dalsza analiza sposobu sterowania lampami. Temat PWM i krótkich impulsów diagnostycznych jest omówiony w osobnym artykule.

7. Moduł wyłącza pojedyncze wyjście – czy to oznacza awarię?

W przypadku TCMS7P nie zawsze. Moduł posiada niezależny pomiar prądu kanałów wyjściowych. Jeżeli prąd danego kanału przekroczy około 4,5 A, sterownik może uznać sytuację za zwarcie i wyłączyć tylko ten kanał, pozostawiając pozostałe funkcje aktywne.

Po ustąpieniu przeciążenia lub zwarcia wyjście jest automatycznie ponownie aktywowane zgodnie ze stanem sygnału sterującego. Jeżeli więc jedna funkcja cyklicznie znika lub wraca po odłączeniu obciążenia, trzeba sprawdzić instalację i odbiornik na tym konkretnym kanale.

8. Moduł nadmiernie się nagrzewa

Nadmierne nagrzewanie jest sygnałem wymagającym przerwania eksploatacji i kontroli instalacji. W instrukcji TCMS7P przeciążenie, niewłaściwy montaż i wewnętrzna awaria znajdują się wśród możliwych przyczyn problemów.

TCMS7P monitoruje temperaturę kluczowych elementów i posiada zabezpieczenie termiczne wyjść. Nie oznacza to jednak, że przegrzewanie można ignorować. Jeżeli moduł robi się nienaturalnie gorący, pojawia się zapach spalenizny albo instalacja zachowuje się niestabilnie, należy odłączyć zasilanie i przeprowadzić kontrolę.

9. Problem pojawia się tylko podczas jazdy

Usterki występujące okresowo mogą być związane z drganiami, luźnym złączem albo uszkodzeniem przewodu. Instrukcja diagnostyczna TCMS7P zaleca kontrolę stabilności mocowania modułu, poprawnego wpięcia złączy oraz tego, czy przewody nie są naprężone ani skręcone.

Warto również sprawdzić miejsca, w których wiązka przechodzi przy elementach karoserii lub pod tapicerką. Przetarcie, zgniecenie albo wilgoć mogą powodować okresowe zwarcie lub przerwę w obwodzie.

Kiedy podejrzewać sam moduł?

Dopiero po wykluczeniu zasilania, masy, połączeń sygnałowych, gniazda, wiązek i instalacji przyczepy. Instrukcja TCMS7P wymienia wewnętrzną awarię elektroniki jako możliwą przyczynę, ale nie jako pierwszy punkt diagnostyki.

Nieprawidłowe zachowanie modułu może obejmować m.in. nadmierne nagrzewanie, nietypowe dźwięki albo utrzymywanie się problemu mimo poprawnego zasilania, sygnałów i sprawnej przyczepy. W takiej sytuacji dalsza diagnostyka powinna być wykonana przez osobę posiadającą odpowiednie kwalifikacje.

Jak wygląda prawidłowy test po naprawie?

Po usunięciu usterki trzeba ponownie przejść przez wszystkie funkcje. Instrukcja montażowa TCMS7P zaleca sprawdzenie świateł pozycyjnych, obu kierunkowskazów, STOP i przeciwmgielnego, a także obserwację zachowania przy jednoczesnej pracy kilku funkcji.

1.  Sprawdź oba światła pozycyjne – bez migotania i spadków jasności.

2.  Sprawdź lewy i prawy kierunkowskaz – prawidłowa funkcja i stabilna praca.

3.  Sprawdź światła STOP – szybka reakcja i pełna jasność.

4.  Sprawdź światło przeciwmgielne – bez wpływu na pozostałe funkcje.

5.  Włącz kilka funkcji jednocześnie i sprawdź, czy nie występuje przygasanie.

6.  Sprawdź moduł – brak nadmiernego nagrzewania i nietypowych objawów.

Najczęstsze przyczyny według dokumentacji TCMS7P

FAQ – problemy z modułem haka i światłami przyczepy

Moduł haka nie działa – co sprawdzić jako pierwsze?

Najpierw bezpiecznik i zasilanie, następnie masę, połączenia sygnałowe, gniazdo 7 PIN oraz samą przyczepę. To odpowiada kolejności podstawowej diagnostyki TCMS7P.

Dlaczego nie działa tylko jeden kierunkowskaz przyczepy?

Trzeba sprawdzić cały tor tej funkcji: sygnał w samochodzie, przewód wejściowy modułu, wyjście, odpowiedni pin gniazda oraz lampę i instalację przyczepy.

Dlaczego wszystkie światła przyczepy zachowują się dziwnie?

Jednym z pierwszych punktów do sprawdzenia jest masa. Dokumentacja TCMS7P wskazuje, że problem masowy może powodować przygasanie i jednoczesne nieprawidłowe działanie kilku funkcji.

Dlaczego przepala się bezpiecznik modułu haka?

Możliwymi przyczynami są zwarcie, przeciążenie albo błędne podłączenie. Samą wymianę bezpiecznika należy połączyć z ustaleniem przyczyny jego zadziałania.

Jak sprawdzić, czy problem jest w przyczepie?

Podłącz inną, sprawną przyczepę albo tester gniazda 7 PIN. Jeżeli wtedy układ działa prawidłowo, usterki należy szukać po stronie pierwszej przyczepy.

Czy migotanie LED oznacza uszkodzony moduł?

Nie można tego stwierdzić na podstawie samego objawu. Najpierw należy wykluczyć masę, połączenia, gniazdo i wiązki.

Podsumowanie

Gdy moduł haka lub światła przyczepy nie działają, najskuteczniejsza jest diagnostyka warstwowa: zasilanie → masa → sygnały wejściowe → wyjścia i gniazdo → przyczepa → dopiero na końcu sam moduł.

Taka kolejność pozwala uniknąć niepotrzebnej wymiany sprawnych elementów i szybciej ustalić, czy problem jest po stronie samochodu, sterownika, gniazda czy przyczepy.
